Осветительные щитки (ОЩ)


Осветительные щитки предназначены для распределения электроэнергии, нечастых оперативных отключений и включений цепей в сети освещения, а также их защиты от перегрузки и коротких замыканий.

Осветительные щитки являются самым распространенным низковольтным комплектным устройством. Их количество в электроустановках в несколько раз больше, чем ВРУ, АВР или ПР.

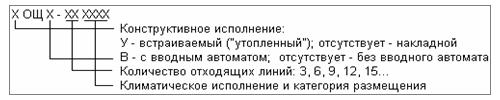

Структура условного обозначения осветительного щитка:

Примеры условного обозначения: ОЩВ-6 УХЛ4; УОЩВ-9 УХЛ4
Условное обозначение щитка необходимо дополнять указанием номиналов автоматов ввода (до 100А) и отходящих линий (до 25А), например: 63А/6х16А;  100А/12х25А;  63А/3х10А + 3х16А + 3х25А..

Если на вводе или в отходящих линиях устанавливается УЗО или дифавтомат, то указание комплектации может быть следующим:
63А / 2х10А(с УЗО 10А/10mA) + 4хДифавтомат (25А/30mA);
40А(с УЗО 40А/30mA) / 9х16А.

Для размещения щитков освещения вне помещения с защитой IP54 используют ящики серии ЯОУ с комплектацией ЯОУ-8501 У3 (63А/6х16А) и ЯОУ-8502 У3 (100/12х16А).

Щитки освещения могут иметь узел учета с прямым включением электросчетчика номиналом до 100А.

В осветительных щитках используются автоматы, УЗО и дифавтоматы модульных серий (ДЭК, ИЭК и др.), реже используются автоматы серий АЕ1031, ВА66-29, АЕ2044, АЕ2046.

Корпуса щитков могут быть металлическими, пластиковыми или комбинированными.
