Пункты распределительные (ПР)


Пункты распределительные (ПР) предназначены для распределения и защиты электрических установок и отдельных потребителей от перегрузок и коротких замыканий, а также нечастых (до 3-х включений в час) коммутаций электрических цепей.

Достоинством ПР в сравнении со шкафами типа ШРС является то, что автоматические выключатели в ПР обеспечивают возможность коммутации цепей под нагрузкой и не требуют как предохранители замены после коротких замыканий.

Одной из наиболее распространенных серий ПР является серия ПР11 со следующей структурой условного обозначения:



Примеры условного обозначения: ПР11-3048-21У3;  ПР11-1108-54УХЛ3

Общий вид ПР11 навесного исполнения показан на рис.2.2. Рукоятка вводного автомата может не выводиться на переднюю дверь.



Рисунок 2.2. Общий вид ПР11 навесного исполнения

В зависимости от номинального тока, на вводе ПР11 могут устанавливаться автоматы типа АЕ2046, АЕ2056; ВА57-31, ВА57-35. Если вводного автомата нет, ввод подключается к вводным клеммам. В качестве автоматов отходящих линий обычно устанавливаются АЕ2044 (1р) и АЕ2046 (3р).

Для уменьшения стоимости ПР11 в них могут использоваться автоматы модульных серий ВА47(ИЭК), ВА101(ДЭК) и др.

Таблица 2.7


№ сх.
ПР11

Автоматы

Габарит

№ сх.
ПР11

Автоматы

Габарит

№ сх.
ПР11

Автоматы

Габарит

1 р

3 р

1 р

3 р

1 р

3 р

045/046

6





1

073/074

6

6

3/4

101/102

12

4





3/5

047/048



2

075/076

30





3/5

103/104

6

6

049/050

3

1

077/078



10

105/106

30



051/052

12





1/3

079/080

24

2

107/108



10

053/054



4

081/082

18

4

109/110

24

2

055/056

6

2

083/084

12

6

111/112

18

4

057/058

18





2/4

085/086

6

8

113/114

12

6

059/060



6

087/088

18





2/4

115/116

6

8

061/062

12

2

089/090



6

117/118



4

2/4

063/064

6

4

091/092

12

2

119/120



6

3/5

065/066

24





3/4

093/094

6

4

121/122



8

4/5

067/068



8

095/096

24





3/5

123/124



12

5/6

069/070

18

2

097/098



8











071/072

12

4

099/100

18

2













Примечание: 1) схемы с нечетными номерами – без вводного автомата, схемы с четными номерами - с вводным автоматом;
2) в отходящих линиях вместо одного трехполюсного автомата могут устанавливаться три однополюсных и наоборот;
3) габаритные размеры и номинальные токи ПР11 приведены в табл. 2.8.
Таблица 2.8


Габарит

1

2

3

4

5

6

Н (мм)

500

600

800

1000

1200

1500

LхB (мм)

750 х 200

Iн шкафа или
автомата ввода

до 100А

до 250А

от 400 до 630А

Iн автоматов         отходящих линий

до 63А

до 100А

Если в ПР требуется установка автоматов в отходящих линиях номиналом 100А и более, то в этих случаях используются ПР серии ПР8000, структура условного обозначения которых включает следующие характеристики и сведения:

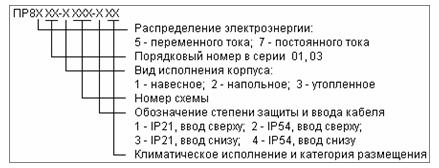

Структура условного обозначения ПР8500



В табл. 2.9 приведены размеры корпусов ПР8501 для всех возможных схем, а в табл.2.10 комплектация схем. Номиналы со знаком * могут уменьшаться.
Таблица 2.9


Номера схем

Габаритные размеры (мм)

Н

L

В

1? 4

500





750

160

           45?48

200

5?18

600

160

           49?62

200

19?33

800

160

           63?73



200

34?44; 74?79; 90; 99; 124

1000

            4?95; 119-120; 144?145

850

80?89; 91?93;100?117;123?142

1200

750

         96?98; 121?123; 146?148

850

                            118; 143

1400

750

Корпуса ПР8503 всех схем имеют размер 1000х750х200мм.
Количество трехполюсных автоматов отходящих линий во всех схемах ПР всех видов четное. Объясняется это тем, что монтажная схема ПР, пример которой показан на рис.2.3, предполагает симметричное зеркальное расположение автоматов отходящих линий. В схемах без вводного автомата вместо него используются клеммные зажимы на вводе

Соединения в ПР производятся сварными медными шинами. При токах менее 63А отводы от магистральных шин к автоматам отходящих линий могут выполняться медным проводом через болтовые соединения.



Рис. 2.3. Монтажная схема ПР с четырьмя отходящими автоматами

Таблица 2.10


Автоматы отх. линий

Номера схем ПР8501

без вводного автомата

с автоматом ввода (А)

63А*

100А*

250А*

160*

250*

400*

630*

3





1

45







6





2

46







3

1



3

47









2



4

48







12





5,   12, 36

49

56





6

2



6,   13

50

57





-

4



7,   14

51

58

74, 99



18

-



8,   15, 20. 30

52

59

75, 100



12

2



9,   16, 31

53

60

76, 101



6

4



10 ,17, 32

54

61

77, 102





6



11, 18, 33

55

62

78, 103

90

24

-



 19, 34



63

79, 104



12

4



 21



65

81, 106



6

6



 22, 37



66

82, 107





8



 23, 38



67

83, 108

91

30





 24, 39



68

84, 109



24

2



 25, 40



69

85, 110



18

4



      26, 41



70

86, 111



12

6



      27, 42



71

87, 112



6

8



      28, 43



72

 88





10



      29, 44



73

 89

92

18

2



35





80, 105





12











93





4









94



2

2









95



4

2









96



6

2









97



8

2









98
