Щитки этажные


Щитки этажные (ЩЭ) предназначены для приема, поквартирного учета потребления электроэнергии и защиты линий квартир от перегрузки и короткого замыкания. Стандартный щиток этажный, общий вид которого представлен на рис.2.3, состоит из трех отсеков:

— абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий квартир;
— отсек учета, в котором устанавливаются электросчетчики квартир;
— слаботочный (низковольтный) отсек для размещения радио, телевизионной и телефонной сетей.

Рис. 2.3. Общий вид щитка этажного

В этажных щитках может отсутствовать слаботочный отсек, а при наличии квартирных щитков с учетом, в этажном щитке не будет учетного отсека. В этажном щитке первого этажа может устанавливаться автомат отключения стояка подъезда.

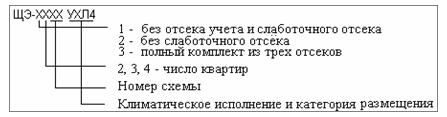

Структура условного обозначения щитка этажного:

Наиболее применимыми в настоящее время для щитков этажных являются схемы  01 и 02. В этих схемах  на вводе каждой квартиры устанавливается автомат 40А и три отходящие линии на квартиру: 1х25А + 2х16А. Схема 01 отличается от схемы 02 наличием трехполюсного автомата на стояк номиналом 100 (125)А.

Для отключения питания квартир при пожаре и защиты людей от поражения электрическим током при случайном прикосновении к токоведущим частям бытовых электроприборов в этажных щитках могут устанавливаться на вводе или в отходящих линиях УЗО с током утечки 30mА. Пример этажного щитка ЩЭ3401 УХЛ4 (с УЗО на вводе квартир) приведен на схеме рис.2.4.

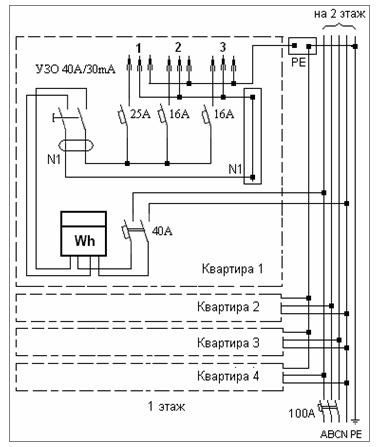

Рис.2.4. Схема ЩЭ 3401 УХЛ4 с УЗО на вводе квартир

Как видно из схемы рис. 2.4, к фазе А стояка подключено 2 квартиры. Для выравнивания нагрузки между фазами в щитке второго этажа 2 квартиры подключаются к фазе В, на третьем этаже – к фазе С и т.д.
