8 (863) 268-89-36Шкафы распределительные силовые (ШРС)
Распределительные силовые шкафы серии ШРС-1 и ШР11 являются аналогами и предназначены для приема и распределения электроэнергии, а также защиты линий предохранителями НПН2 или ПН2.
Электрические схемы, количество и номиналы предохранителей приведены в табл. 2.6. В скобках номера схем со степенью защиты IP54.

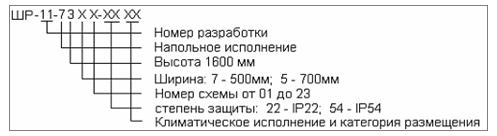

Структура условного обозначения ШРС включает:
Преимуществом ШРС перед ПР, комплектуемых автоматами, является видимый разрыв цепи при размыкании ножей рубильника или изъятии предохранителей.
Конструктивно корпус ШРС имеет навесное исполнение, а его вид аналогичен габаритному чертежу ЯВУ-4 на рис.2.1 с размерами:
Н = 1600мм; L = 700мм (500мм для сх.1); В = 350мм
Шкафы ШРС-1 имеют только два вида электрических схем. Более поздняя разработка шкафов серии ШР-11 имеет четыре вида схем.
В схеме 3 номинал предохранителей ПН-2 на вводе 400А. В схеме 4 предусмотрены два ввода и перекидной рубильник.
Для шкафов со степенью защиты IP54 номинальные токи шкафов снижаются с 250А до 200А и с 400А до 320А.
Таблица 2.6
Схема |
ШРС-1 |
ШР11-73 |
НПН |
ПН-2 |
|
60А* |
100А* |
250А* |
|||
|
20 (50) |
701-22(54) |
5 |
|
|
21 (51) |
702-22(54) |
|
5 |
|
|
22 (52) |
703-22(54) |
2 |
3 |
|
|
|
23 (53) |
504-22(54) |
8 |
|
|
24 (54) |
505-22(54) |
|
8 |
|
|
|
506-22(54) |
|
|
8 |
|
|
707-22(54) |
|
3 |
2 |
|
27 (57) |
|
|
5 |
2 |
|
26 (56) |
708-22(54) |
|
|
5 |
|
25 (55) |
509-22(54) |
4 |
4 |
|
|
28 (58) |
510-22(54) |
2 |
4 |
2 |
|
|
511-22(54) |
|
6 |
2 |
|
|
|
512-22(54) |
8 |
|
|
|
513-22(54) |
|
8 |
|
|
|
514-22(54) |
|
|
8 |
|
|
515-22(54) |
4 |
4 |
|
|
|
516-22(54) |
2 |
4 |
2 |
|
|
517-22(54) |
|
6 |
2 |
|
|
|
518-22(54) |
8 |
|
|
|
519-22(54) |
|
8 |
|
|
|
520-22(54) |
|
|
8 |
|
|
521-22(54) |
4 |
4 |
|
|
|
522-22(54) |
2 |
4 |
2 |
|
|
523-22(54) |
|
6 |
2 |
|
* Допускаются меньшие стандартные номиналы предохранителей
