Вводно-распределительные устройства (ВРУ)


Вводно-распределительные устройства (ВРУ) это устройства предназначены для приема, учета и распределения электроэнергии, а так же для защиты линии от перегрузки и коротких замыканий. ВРУ может состоять из одной или нескольких панелей одностороннего обслуживания. В настоящее время применяются панели ВРУ четырех серий. При однотипности схем панели различных серий отличаются габаритными размерами, приведенные в таблице 2.1

Таблица 2.1

Серия

Вид панели

Н (мм)

L (мм)

B (мм)

ВРУ-1

Все

1700

800

450

ВРУ-2

Вводные и вводно-распределительные

1800

650

415

распределительные

450

ВРУ-3

все

1800

800

270

ВРУ-4

вводные

1800

400

450

Вводные с АВР

800

распределительные

400 (800)

Наибольшее распространение получили панели серии ВРУ-1, номера схем и стандартная комплектация которых приведены в таблице 2.2. Знаком * отмечены величины тока, которые могут быть уменьшены до меньших стандартных величин.

Для защиты линий в панелях ВРУ-1 используются предохранители, которые устанавливаются на вводах вводных и вводно-распределительных ВРУ, а также в отходящих линиях распределительных и вводно-распределительных ВРУ.

Узлы учета могут быть выполнены на счетчиках прямого включения или непрямого включения с трансформаторами тока. В цепях с защитой 250А устанавливаются трансформаторы тока номиналом 200/5, допускающие перегрузки до 250А

Таблица 2.2

№ схемы ВРУ-1

Количество и ток фидеров

Учет со счетчиком

Блок
управл.
освещен.

ввода

Отходящих линий

Через трансф. тока

Прямого
включения

Вводные

11-10

2х250*

2х250*

2х250*/5





12-10

2х250*

2х250*+100*

200*/5

100*



13-20

2х400*

2х400*

2х400*/5





14-20

2х400*

400*+100*

400*/5

100*



Вводные с АВР

17-70

2х100*

100*

100*/5 в отходящей линии



18-80

2х250*

250*

200*/5 в отходящей линии



Вводно-распределительные

21-10

2х250*

2х60*+4х100*

200*/5





22-53

2х250*

6х100*



100* в отх.
линии

АА

22-54

2х250*

6х100*



100* в отх.
линии

НА

22-55

2х250*

6х100*



100* в отх.
линии

АП

22-56

2х250*

6х100*



100* в отх.
линии

НП

23-53 (54,55,56)

2х250*

5х100*

200*/5



АА

24-53
(54,55,56)

2х250*

6х100*

100*/5 в отх.
линии

100* в отх.
линии

АА (НА,АП,НП)

25-63
(64,65,66)

100*

6х60*



60*
в отх. линии

АА (НА,АП,НП)

Распределительные

41-00(42-01,42-02)



9х100*





Б (АА,НА)

43-00



9х100*

300*/5



Б

44-00 (45-01,45-02)



2х250*+7х100*





Б (АА,НА)

46-00



2х250*+7х100*

300*/5



Б

47-00 (48-03,48-04)



5х100*+5х100*





Б (АА,НА)

49-00(49-0149-02)



5х60*+5х60*





Б (АА,НА)

50-00 (50-01,50-02)



4х250*+4х250*





Б (АА,НА)

АА — автоматический с автоматами
НА — не автоматический с автоматами
АП — автоматический с предохранителями
НП — не автоматический с предохранителями
Б — без блока управления освещением

В некоторых панелях ВРУ-1 предусмотрены блоки управления освещением (БУО) автоматические (с фотореле) и не автоматческими, комплектуемые автоматами или предохранителями. В БУО может быть до 30 отходящих линий. С появлениям недорогих модульных автоматов (ДЭК, ИЭК, ЭКФ) предохранители с БУО практически не используються. Структура условного обозначения ВРУ-1 включает.



Примеры условного обозначения: ВРУ-1-11-10УХЛ4, ВРУ-1-42-02УХЛ4

Устанавливаются панели на сварные подставки высотой 200-300 мм для удобства подвода кабеля. Торцевые панели ВРУ-1 выполняются съемными и на смежных сторонах двух соединяемых панелей ВРУ не устанавливаются. Панели со счетчиками имеют в передней двери вырезы со стеклом в месте установки счетчиков.

Во вводных и вводно-распределительных ВРУ-1 имеются лампы подсветки, подключенные к вводам до вводного рубильника (переключателя) для обеспечения освещения внутри ВРУ при отключении вводного коммутационного аппарата. На вводах ВРУ серии 1, как и других серий ВРУ, могут подключаться ограничители перенапряжения и помехозащищающие конденсаторы (через предохранители). Однако если при заказе ВРУ этого не указать, ВРУ изготовят без этих комплектующих. Отличительной особенностью панелей ВРУ-2, помимо габаритных размеров, является вынос рукояток управления рубильников во вводных и вводно-распрежелительных панелях на лицевую панель. Вынос рукояток позволяет осуществлять коммутацию без открытия двери, что удобно и безопаснее для обслуживающего персонала. Соответствие схем ВРУ-1 и ВРУ-2 предоставлено в таблице 2.3

Таблица 2.3

ВРУ-2

01

02

03

04

05

06

07

08

09

10

ВРУ-1

11-10

13-20

12-10

14-20

17-70

18-80

47-00

48-03(04)

49-00

49-03(04)



ВРУ-2

11*

12

13

14

15

16

17

18

19

ВРУ-1

нет

45-01(02)

41-00

48-03(04)

21-10

23-53

21-10

27-63

27 без БУО



ВРУ-2

20

21

22

23

24

25

26

27**

28

ВРУ-1

22 без БУО

23 без БУО

23-53

25 без БУО

25-63

26 без БУО

28-63

нет

24-53

* Распределительная панель 11 с отходящими линиями 2х250+2х100А
** Вводно-распределительная панель 27 с вводами 2х250А и отходящими линиями 2х100+4х60 с непрямым учетом в одной отходящей линии.

Структура условного обозначения ВРУ-2 включает:
Примеры условного обозначения: ВРУ-2-010-УХЛ3, ВРУ-2-162-21УХЛ3

Панели серии ВРУ-3 отличаются от ВРУ-1 уменьшенным размером глубины шкафа за счет использования малогабаритных предохранителей и были разработаны для замены ВРУ-1. Однако этого не произошло, т.к. схемы панелей ВРУ-3 практически аналогичны схемам панелей ВРУ-1, а наличие предохранителей нового типа потребует увеличения ЗИП электроустановки.
При заказе панелей ВРУ-3 многие заводы предлагают изготовление ВРУ-3 в корпусах габарита ВРУ-1. Панели ВРУ-3 если имеют БУО, то автоматический с количеством автоматов 30х16А или 14х16А. Таблица соответствия схем ВРУ-3 и ВРУ-1 представлена в табл. 2.4.

Таблица 2.4


ВРУ-3

10

11

12

13

14

20

21

22

23

24*

25

ВРУ-1

11-10

12-10

13-20

14-20

18-80

41-01

41-01

41-00

48-03

48-03

47-00



ВРУ-3

26

27

28

29*

30*

31

40**

41**

42

43

ВРУ-1

45-01

45-01

44-00

50-01

50-01

50-00

25-63

26-63

22-53

23-53

* ВРУ-3-24(30) (БУО – 14х16А); ВРУ-3-29 (БУО – 30х16А);
** ВРУ-3-40 (ввод-250А; отх. 100А); ВРУ-3-41 (ввод-250А; отх. 100А).

Структура условного обозначения ВРУ-3 включает номер схемы (табл.2.4), климатическое исполнение и категорию размещения, например: ВРУ-3-10 УХЛ4; ВРУ-3-31 УХЛ4.

Последней разработкой вводно-распределительных устройств является серия панелей ВРУ-4. Панели этой серии имеют возможность присоединения к пятипроводной питающей сети с изолированной нейтралью и имеют схемы, аналогичные серии ВРУ-1, но в серии ВРУ-4 нет  вводно-распределительных панелей.

В условном обозначении ВРУ-4 указывается номинальный ток ВРУ, номер схемы, климатическое исполнение и категория размещения, например, ВРУ-4-250-247-УХЛ4.

Разновидность схем ВРУ-4 аналогична ВРУ-1. Но если в серии ВРУ-1 номиналы предохранителей и трансформаторов тока могут уменьшаться, то в серии ВРУ-4 для всех уменьшенных параметров предусмотрены свои номера схем.

Конструкция вводных панелей ВРУ-4 предусматривает отсек для размещения узла коммерческого учета с отдельной дверцей и возможностью пломбировки. За дверью ВРУ-4 предусмотрено защитное ограждение в виде фальшпанелей  для обеспечения безопасной эксплуатации со степенью IP31.

Панели ВРУ-4 могут  комплектоваться элементами не только отечественного производства, но и производства ведущих зарубежных производителей (Schneider, АВВ и др.).

Ящики серии ЯВУ имеют один ввод, узел учета с трансформаторами тока и одну отходящую линию. В качестве вводного коммутационного аппарата может быть рубильник с предохранителями (ЯВУ-4) или автомат (ЯВУ-5).

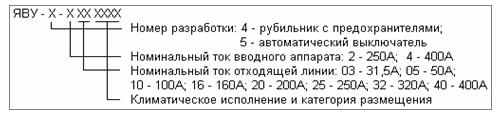

Структура условного обозначения ЯВУ-4(5) включает:

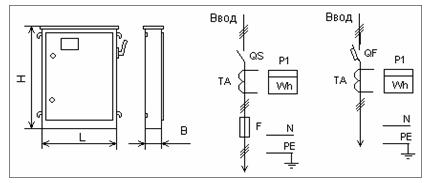

Корпус ЯВУ имеет навесное исполнение, в отличие от панелей ВРУ всех серий, имеющих напольное исполнение. Габаритный чертеж ЯВУ-4 и схемы электрические ЯВУ-4(5) изображены на рис. 2.1



ЯВУ-4 ЯВУ-5

Рис.2.1. Габаритный чертеж  ЯВУ-4 и схемы электрические ящиков ЯВУ-4(5)

Размеры ящиков не зависят от номинала ящика и имеют значения:

ЯВУ-4 – 1000х600х250; ЯВУ-5 – 800х600х200.

Перечень номинальных значений токов для ящиков ЯВУ представлен в табл.2.5.

Таблица 2.5

Обозначение

Номинальный ток (А)

рубильник

автомат

предохранители

трансф. тока

ЯВУ-4-203



250



31,5

30/5

ЯВУ-4-205



50

50/5

ЯВУ-4-210



100

100/5

ЯВУ-4-220



250

200/5

ЯВУ-4-440

400



400

400/5

ЯВУ-5-210



100



100/5

ЯВУ-5-218

160

150/5

ЯВУ-5-220

200

200/5

ЯВУ-5-225

250

200/5

ЯВУ-5-432

320

300/5

ЯВУ-5-440

400

400/5

Помимо рассмотренных панелей и ящиков вводно-учетных, существуют и другие типы ВРУ, принципы построения которых аналогичны.
