Ящики управления (Я5000)


Ящики управления серии Я5000 предназначены для управления асинхронными двигателями с коротко замкнутым ротором в режимах частого включения-отключения и длительной работы, а также защиты цепей питания двигателей от перегрузки и коротких замыканий.

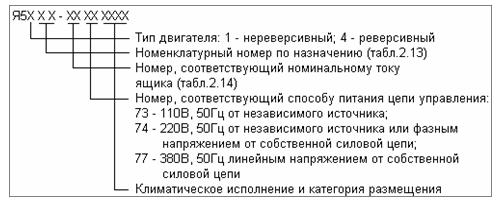

Структура условного обозначения ящика Я5000

Таблица 2.13





Количество

Переключатель управления
«местное - дистанционное»

нереверсивный

реверсивный



фидеров

вводных автоматов

Я5110

Я5410



1



1

-

Я5111

Я5411

+

Я5112

Я5412

-

Я5113

Я5413

+

Я5114

Я5414



2

2

-

Я5115

Я5415

+

Я5124

Я5424

1

-

Я5125

Я5425

+

Я5130

Я5430

1



нет

-

Я5131

Я5431

+

Я5134

Я5434

2

-

Я5135

Я5435

+

Я5141

Я5441

1

1

+

Таблица 2.14

№ схемы

18

20

22

24

26

28

29

Iн (А)

0,6

1

1,6

2,5

4

6

8

Пределы

0,38-0,65

0,61-1

0,95-1,6

1,5-2,6

2,4-4

3,8-6

5,5-8


№ схемы

30

31

32

34

35

36

Iн (А)

10

12,5

16

25

32

40

Пределы

7-10

9,5-14

13-19

18-25

27,2-36,8

34-40


№ схемы

37

38

39

40

41

42

Iн (А)

50

63

80

100

125

160

Пределы

42,5-57,5

535-63

68-92

85-100

106-143

136-160

В табл.2.14, помимо номинального тока ящика, показаны пределы регулировки тока теплового реле пускателей. Пускатели являются основными элементами ящиков. Их количество соответствует числу фидеров, а тип - типу двигателя (реверсивный или нереверсивный).
Ящики снабжаются устанавливаемыми на дверце кнопками «Пуск», «Стоп» и индикаторными лампами, загорающимися при подаче питания на фидер.

Некоторые типы ящиков имеют переключатель выбора управления: «Местное» - «Дистанционное». В положении переключателя «Местное» управление осуществляется кнопками «Пуск», «Стоп» на дверце ящика. В положении «Дистанционное» управляющие сигналы подаются с пульта дистанционного управления.
Габаритные размеры ящиков Я5000 зависят от количества фидеров, номинального тока, реверсивности пускателей и находятся в пределах:

Н  = 400 (600;800)мм;  L = 300 (400;600)мм;  В = 250 (300)мм.
Корпус ящиков Я5000 обычно изготавливают со степенью защиты IР31, т.к. они устанавливаются рядом (в видимой близости) с двигателем, который имеет степень защиты не выше. Однако по специальному заказу возможно изготовление ящиков со степенью защиты IР54. При этом дверца, сигнальная арматура и переключатель выполняются с уплотнением, кнопки закрываются резиновыми колпачками, а кабели заводятся через сальники.

Схемы ящиков Я5000 могут выполняться в виде блоков (панелей) Б(П)5000 со степенью защиты IP00. Этими блоками комплектуются шкафы управления.
